Монтаж сэндвич-панелей

Монтаж сэндвич-панелей – ответственный и трудоемкий процесс, требующий профессионального подхода и применения специального качественного оборудования.

Вакуумные захваты ARLIFT позволяют не только качественно, но и оперативно производить монтаж сэндвич-панелей любого уровня сложности. Оборудование прекрасно справляется как с горизонтальным, так и вертикальным монтажом сэндвич-панелей и стекла.

Приспособления для монтажа сэндвич-панелей

Отличным решением для монтажа сэндвич-панелей являются вакуумные захваты ARLIFT, главным достоинством которых является их универсальность. Вакуумные присоски позволяют монтировать стеновые сэндвич-панели длиной до 18 метров и кровельные панели длиной до 26 метров.

Грузоподъёмность вакуумных захватов ARLIFT даёт возможность производить монтаж сэндвич-панелей и стекла весом до 1000 кг. Благодаря наличию системы влагоотведения вакуумные присоски ARLIFT превосходно выполняют свои задачи во время сильных осадков. Благодаря уникальному составу резиновых уплотнителей захваты полноценно держат вакуум в условиях низких температур (до -30).

Для удобства перемещения оборудования на стройке предусмотрена транспортировочная подставка – колесные узлы.

Вакуумные захваты АРЛИФТ доказали качество, надежность и безопасность работы. Более десяти лет вакуумные подъёмники применяются на строительных площадках России и СНГ. Приобретая или оформляя в аренду вакуумный захват АРЛИФТ клиент получает не просто продукт, а комплексное, технологичное и экономически выгодное решение для монтажа.

Компания АРЛИФТ предоставляет 10 лет гарантии на все новые вакуумные захваты ARLIFT.

Как монтировать сэндвич-панели?

Инструкция по монтажу сэндвич-панелей вакуумным захватом

1. Монтаж кровельных сэндвич-панелей.

Прежде чем приступать к монтажу сэндвич-панелей, необходимо определиться с габаритами и типом кровельных панелей, которые будут использоваться при монтаже. От этого будет зависеть выбор вакуумного захвата.

Тип RA - кровельные панели со стальной обшивкой толщиной мин. 0,5 мм и сердцевиной из ППУ/ПСБ‐С/ПИР

Тип RB - кровельные панели со стальной обшивкой толщиной мин. 0,5 мм и сердцевиной из минеральной ваты.

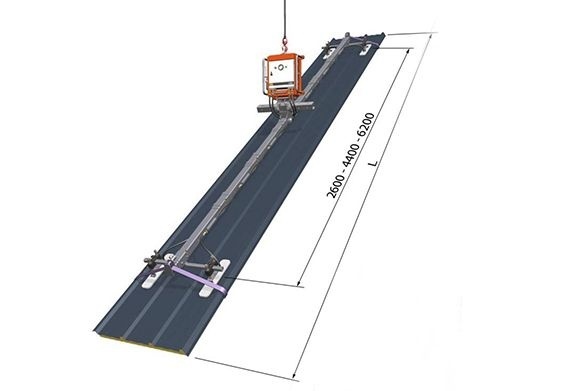

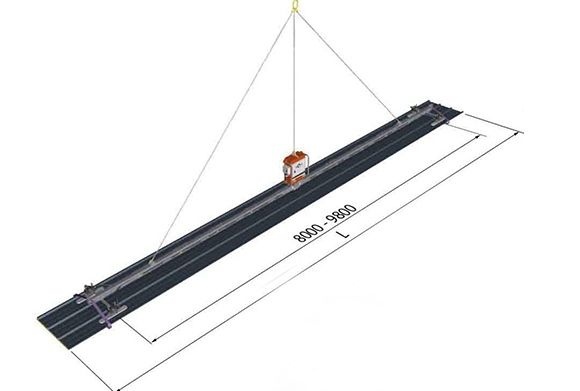

Вариант 1. Длина панели до 16 м, скат крыши 0…25 Вариант 2. Длина панели до 20 м, скат крыши 0…25тип панели RA
montazh-krovli.jpg montazh.jpg

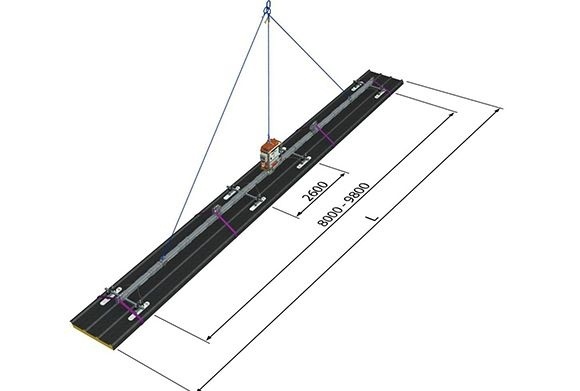

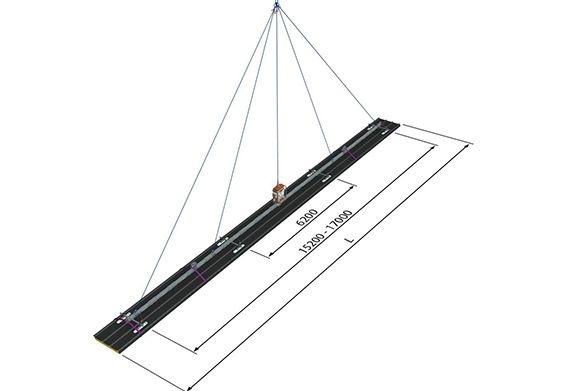

Вариант 3.Длина панели до 20м, скат крыши 0…25тип панели RВ Вариант 4.Длина панели до 26м, скат крыши 0…25
montazh-sandvich-paneley.jpg montazh-krovli.jpg
Вариант 5. Длина панели до 16м, скат крыши 25…45


2. Монтаж сэндвич-панелей для стены.

Тип WA - стеновые панели со стальной обшивкой толщиной мин. 0,5 мм и сердцевиной из ППУ/ПИР.

Тип WB - стеновые панели со стальной обшивкой толщиной мин. 0,5 мм и сердцевиной из минеральной ваты.

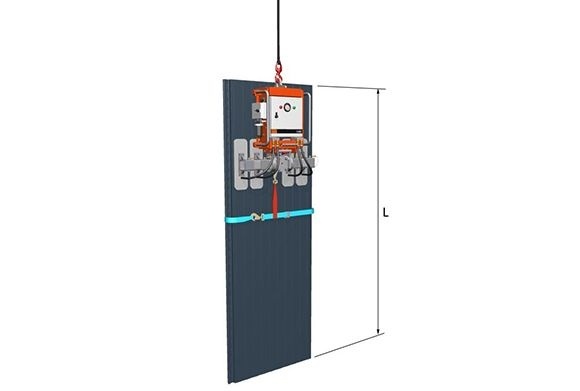

2.1.  Вертикальный монтаж

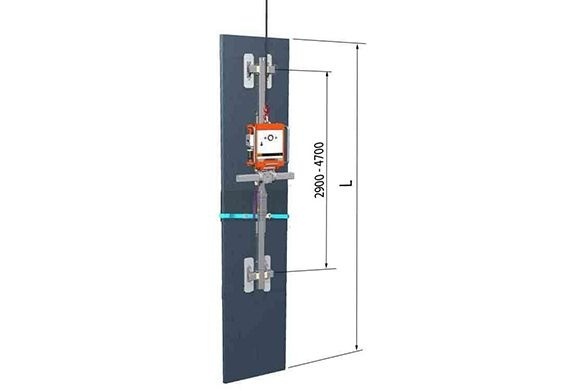

  Вариант 1. Длина панели до 12м   Вариант 2. Длина панели до 17м
vertikalniy-montazh.jpg montazh-paneley.jpg

2.1.  Горизонтальный монтаж

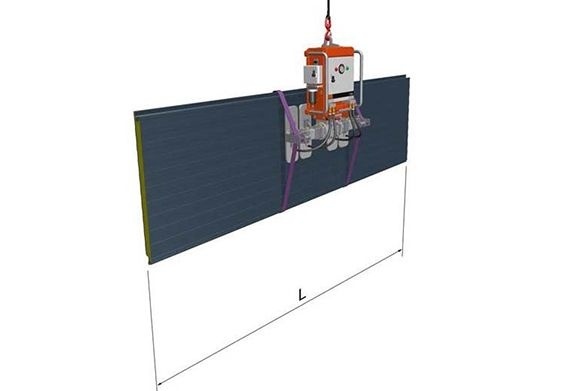

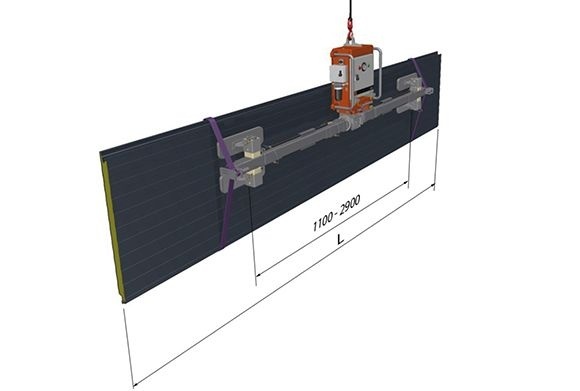

Вариант 1. Длина панели до 12м Вариант 2. Длина панели до 15м
gorizontalniy-montazh.jpg montaznie-raboty.jpg


3. Начало работы и эксплуатации.

Монтаж сэндвич-панелей производится с помощью любого грузоподъёмного крана и навесного вакуумного захвата.

  • Соберите нужную комплектацию в зависимости от вариантов требуемого монтажа.
  • Подвесьте вакуумный захват за подъемную проушину стропой к крюку крана.
  • Установите захват в центральной точке по длине сэндвич-панели. Это обеспечит правильную балансировку и безопасное крепление груза.

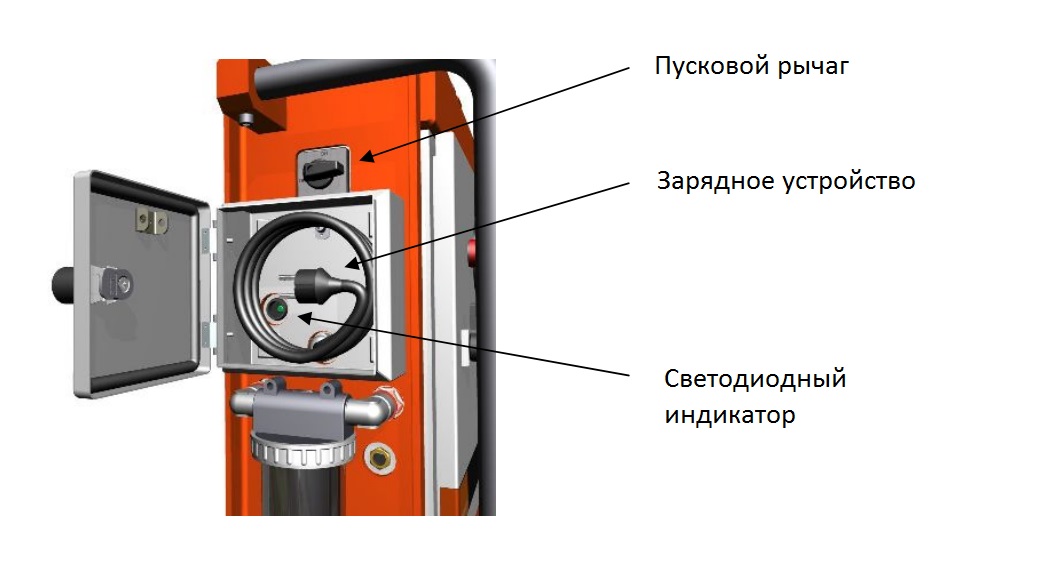

  • Установите вакуумный захват на лицевую поверхность сэндвич-панели по направлению к верхней части. Переведите пусковой рычаг в положение «вкл».
  • После того, как груз установлен на место и закреплен, установите рычаг управления в положение "продувка" (красная зона).
  • Вакуумная присоска освободится от груза. Теперь можно захватывать новый груз, переведя рычаг управления (8) в положение "отсос".
  • По окончании работы выключите подъемник, переведя главный выключатель в положение "0".

  • После закрепления сэндвич-панели на каркасе переведите вакуумный пусковой рычаг в положение «выкл». Вакуумный аппарат готов к монтажу следующей панели.

В качестве примера используется сравнение стоимости монтажа 10 000 м2 сэндвич-панелей. Все цены являются среднестатистическими и приведены на начало 2017 года.
Традиционные системы монтажа Вакуумный захват (ARLIFTER SP-3)
Позволяют монтировать до 250 м2 сэндвич-панелей в смену Позволяет монтировать 450 м2 сэндвич-панелей в смену
Для монтажа 10 000 м2 сэндвич-панелей требуется 40 дней Для монтажа 10 000 м2 сэндвич-панелей требуется 23 дня
1 день работы = аренда крана (10 000 руб.) + з/п рабочих (4х2500 руб.) = 20 000 руб. 1 день работы = аренда крана (10 000 руб.) + з/п рабочих (3х2500 руб.) + аренда ARLIFTER SP-3 (5 133 руб.) = 22 633 руб.
40 рабочих дня = 800 000 рублей 23 рабочих дня = 520 559 рублей
800 000 - 520 559 = 279 441 рубль (экономия при работе с вакуумным захватом ARLIFT)
